Da Válvula Eletrônica ao Smartphone

Introdução

Poucas transformações tecnológicas foram tão extraordinárias quanto a miniaturização da eletrônica. Em pouco mais de um século, a humanidade passou de válvulas eletrônicas do tamanho de uma garrafa para chips contendo dezenas de bilhões de transistores, capazes de colocar, na palma da mão, um poder de processamento superior ao dos computadores que ocupavam salas inteiras nas décadas de 1940 e 1960.

Essa transformação não ocorreu por meio de uma única invenção revolucionária, mas pela sucessão de diversos avanços científicos e tecnológicos. Cada nova descoberta tornou possível a seguinte: a válvula eletrônica permitiu o nascimento da eletrônica moderna; o transistor substituiu a válvula e inaugurou a era da miniaturização; o circuito integrado reuniu milhares — depois milhões e bilhões — de transistores em um único chip; o microprocessador colocou um computador completo dentro de um circuito integrado; e, finalmente, a integração de diversos componentes em um único sistema tornou possível o smartphone moderno.

Hoje, um smartphone de última geração possui poder computacional milhões de vezes superior ao dos primeiros computadores eletrônicos. Além disso, incorpora recursos que seus pioneiros sequer poderiam imaginar: comunicação global instantânea, navegação por satélite, fotografia digital de alta resolução, inteligência artificial, acesso à internet e capacidade para armazenar bibliotecas inteiras em um dispositivo que pesa pouco mais de 200 gramas.

Este artigo, escrito com auxílio de inteligência artificial, acompanha essa extraordinária trajetória da válvula ao smartphone, mostrando como a miniaturização da eletrônica tornou possível concentrar, em um dispositivo de bolso, um poder de processamento impensável poucas décadas atrás. Ao longo dessa evolução, explica também por que os chips se tornaram um dos recursos estratégicos mais importantes do século XXI.

Linha do tempo

Essa sequência ilustra uma característica marcante da evolução tecnológica: cada inovação reduziu drasticamente o tamanho dos componentes eletrônicos ao mesmo tempo em que aumentou exponencialmente sua capacidade de processamento.

Nota: 1 nanômetro (nm) é uma unidade de medida que equivale a um bilionésimo de metro (0,000000001 metro ou 10⁻⁹ m).

A válvula eletrônica

O nascimento da eletrônica

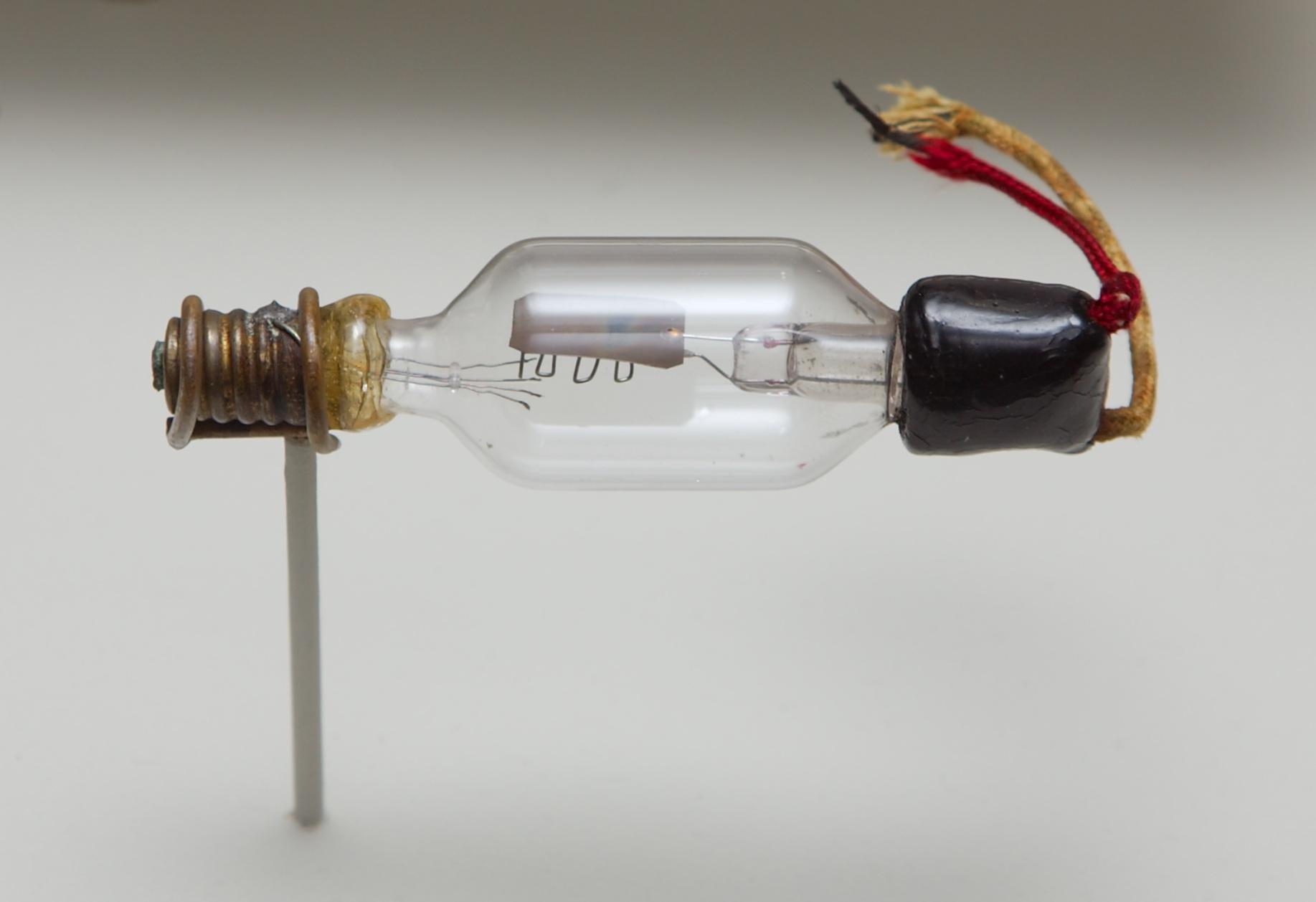

O primeiro passo dessa trajetória ocorreu em 1904, quando o engenheiro britânico John Ambrose Fleming inventou o diodo termiônico, a primeira válvula eletrônica funcional.

Dois anos mais tarde, em 1906, o inventor norte-americano Lee de Forest acrescentou uma terceira peça metálica — denominada grade de controle — entre o cátodo e o ânodo. Nascia assim o triodo, componente capaz de amplificar sinais elétricos com eficiência suficiente para transformar completamente o campo das telecomunicações. Essa invenção costuma ser considerada o verdadeiro marco inicial da eletrônica moderna.

Como funciona uma válvula?

Uma válvula eletrônica controla o movimento de elétrons no interior de um tubo de vidro mantido sob vácuo.

Quando o cátodo é aquecido, libera elétrons que são atraídos pelo ânodo. Alterando-se a tensão aplicada à grade de controle, torna-se possível regular esse fluxo de elétrons com enorme precisão.

Essa característica permite que uma válvula desempenhe diversas funções eletrônicas:

• amplificar sinais;

• funcionar como chave eletrônica;

• gerar oscilações elétricas;

• retificar corrente alternada;

• processar sinais de rádio.

Durante aproximadamente meio século, praticamente toda a eletrônica do mundo foi construída utilizando válvulas.

As primeiras aplicações

As válvulas revolucionaram inúmeros setores da tecnologia. Entre suas principais aplicações estavam:

• receptores de rádio;

• transmissores de rádio;

• equipamentos de televisão;

• centrais telefônicas;

• radares militares;

• equipamentos médicos;

• sistemas de navegação;

• os primeiros computadores eletrônicos.

Sem elas, provavelmente não teria sido possível desenvolver os sistemas de radar que desempenharam papel decisivo durante a Segunda Guerra Mundial nem os primeiros computadores digitais.

As limitações

Apesar de revolucionárias, as válvulas apresentavam sérios inconvenientes. Cada unidade possuía dimensões relativamente grandes, consumia elevada quantidade de energia elétrica e produzia muito calor. Além disso, eram frágeis, tinham vida útil limitada e queimavam com relativa frequência.

Essas limitações impunham obstáculos importantes ao avanço da computação. À medida que os computadores se tornavam maiores e mais complexos, também aumentava o número de válvulas necessárias para seu funcionamento, elevando proporcionalmente o consumo de energia, a produção de calor e a probabilidade de falhas.

Os engenheiros logo compreenderam que o futuro da computação dependeria da substituição dessas válvulas por um componente muito menor, mais eficiente e mais confiável.

O ENIAC

A primeira grande demonstração do potencial da computação eletrônica ocorreu com o ENIAC (Electronic Numerical Integrator and Computer), concluído em 1945, na Universidade da Pensilvânia, nos Estados Unidos. O projeto foi desenvolvido pelos engenheiros John Mauchly e J. Presper Eckert para atender às necessidades de cálculo balístico do Exército norte-americano durante a Segunda Guerra Mundial.

Embora hoje seja considerado extremamente limitado, o ENIAC representou um salto tecnológico extraordinário para sua época.

Um gigante eletrônico

O ENIAC possuía aproximadamente:

• 17.468 válvulas eletrônicas;

• cerca de 70.000 resistores;

• aproximadamente 10.000 capacitores;

• mais de 6.000 chaves manuais;

• aproximadamente 30 toneladas de peso;

• cerca de 170 metros quadrados de área ocupada.

Seu consumo elétrico era de aproximadamente 150 quilowatts, suficiente para abastecer dezenas de residências. Ao entrar em operação, a quantidade de calor produzida pelas válvulas era tão grande que enormes sistemas de ventilação precisavam funcionar continuamente para impedir o superaquecimento dos equipamentos.

Capacidade de processamento

Mesmo com todas essas limitações, o ENIAC era centenas de vezes mais rápido do que qualquer calculadora eletromecânica existente na época.

Sua velocidade aproximada era de:

• 5.000 somas por segundo;

• 357 multiplicações por segundo;

• cerca de 38 divisões por segundo.

Na década de 1940, esses números eram considerados impressionantes.

Um computador difícil de operar

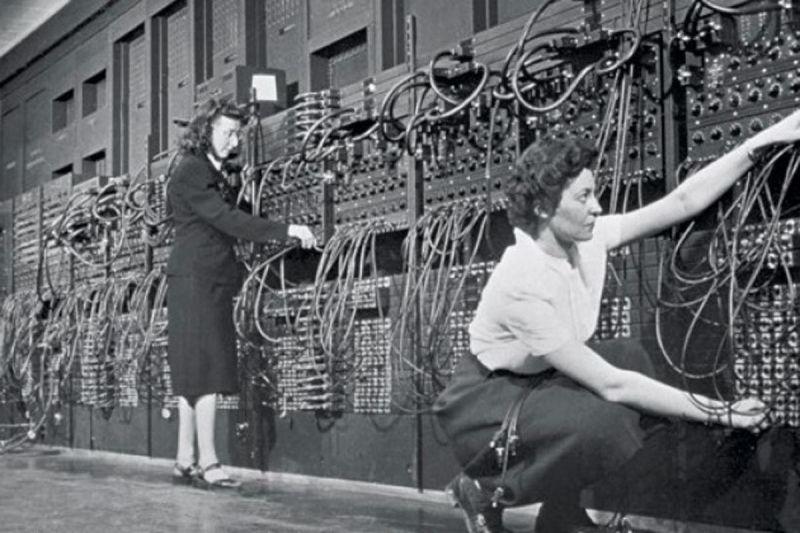

Programar o ENIAC era uma tarefa bastante diferente da programação moderna. Não existiam linguagens de programação nem sistemas operacionais. Para executar um novo problema, era necessário religar centenas de cabos, alterar conexões entre painéis e ajustar milhares de chaves manuais. Dependendo da complexidade do cálculo, essa reconfiguração podia levar horas ou até vários dias.

Outro problema era a confiabilidade. Com quase dezoito mil válvulas funcionando simultaneamente, falhas eram inevitáveis. Em média, alguma válvula queimava após poucas horas ou dias de funcionamento contínuo, exigindo que técnicos localizassem rapidamente o componente defeituoso e realizassem sua substituição.

Apesar dessas limitações, o ENIAC demonstrou de forma definitiva que os computadores eletrônicos representavam o futuro da computação. Entretanto, também deixou evidente que seria impossível construir máquinas muito mais poderosas utilizando válvulas eletrônicas. Era necessário desenvolver um componente completamente novo.

Esse componente surgiria apenas dois anos depois.

O transistor

Em 23 de dezembro de 1947, três pesquisadores dos Laboratórios Bell realizaram uma das mais importantes descobertas da história da tecnologia. John Bardeen, Walter Brattain e William Shockley desenvolveram o primeiro transistor, invenção que lhes renderia o Prêmio Nobel de Física em 1956.

Poucos imaginavam que aquele pequeno dispositivo semicondutor substituiria quase completamente as válvulas eletrônicas e daria início à era da microeletrônica.

O que é um transistor?

O transistor é um componente semicondutor capaz de controlar o fluxo de corrente elétrica.

Assim como a válvula, ele pode funcionar como:

• amplificador;

• chave eletrônica;

• oscilador;

• controlador de sinais.

A diferença é que realiza essas funções utilizando um pequeno cristal semicondutor, sem necessidade de aquecimento, filamentos ou vácuo.

Uma revolução silenciosa

As vantagens do transistor eram impressionantes. Comparado às válvulas eletrônicas, ele era:

• centenas de vezes menor;

• milhares de vezes mais confiável;

• muito mais resistente a impactos;

• extremamente econômico em consumo de energia;

• praticamente livre de aquecimento;

• adequado à fabricação em massa.

Além disso, enquanto uma válvula precisava ser montada individualmente, milhões de transistores passaram, posteriormente, a ser fabricados simultaneamente sobre uma mesma pastilha de silício. Essa característica abriu caminho para a miniaturização da eletrônica.

O início de uma nova era

Durante as décadas de 1950 e 1960, rádios, televisores, equipamentos industriais e computadores passaram gradualmente a substituir válvulas por transistores. Os equipamentos tornaram-se menores, mais leves, mais baratos e muito mais confiáveis.

Entretanto, um novo desafio logo surgiu. À medida que os computadores aumentavam de capacidade, milhares de transistores precisavam ser soldados manualmente sobre placas eletrônicas. Essa enorme quantidade de conexões passou a representar um novo limite tecnológico.

A solução viria poucos anos depois, com uma invenção que mudaria definitivamente a história da computação: o circuito integrado.

O circuito integrado

O próximo passo da miniaturização

A invenção do transistor eliminou a principal limitação das válvulas eletrônicas: o tamanho. Entretanto, à medida que os computadores se tornavam mais complexos, surgiu um novo problema. Mesmo sendo muito menores que as válvulas, os transistores ainda precisavam ser fabricados individualmente e soldados um a um sobre placas de circuito impresso.

No final da década de 1950, alguns computadores já utilizavam dezenas de milhares de transistores. Cada componente exigia conexões elétricas, aumentando a quantidade de fios, o tempo de montagem, o custo de fabricação e a probabilidade de falhas. Esse problema ficou conhecido como a "tirania dos números" (Tyranny of Numbers): era relativamente fácil fabricar transistores, mas extremamente difícil interligar milhares deles de maneira confiável.

A solução consistia em produzir todos os componentes de um circuito ao mesmo tempo, em uma única peça de material semicondutor.

A invenção do circuito integrado

Em 1958, o engenheiro Jack Kilby, da Texas Instruments, apresentou o primeiro circuito integrado funcional. Pela primeira vez, diversos componentes eletrônicos foram construídos sobre uma única pastilha de germânio.

Poucos meses depois, em 1959, Robert Noyce, da Fairchild Semiconductor, desenvolveu uma solução ainda mais eficiente utilizando silício e o chamado processo planar, criado por Jean Hoerni. Essa técnica tornou possível fabricar circuitos integrados em larga escala, inaugurando a indústria moderna dos semicondutores.

Embora Kilby e Noyce tenham seguido caminhos independentes, ambos são reconhecidos como inventores do circuito integrado. Em 2000, Jack Kilby recebeu o Prêmio Nobel de Física por sua contribuição.

O que é um circuito integrado?

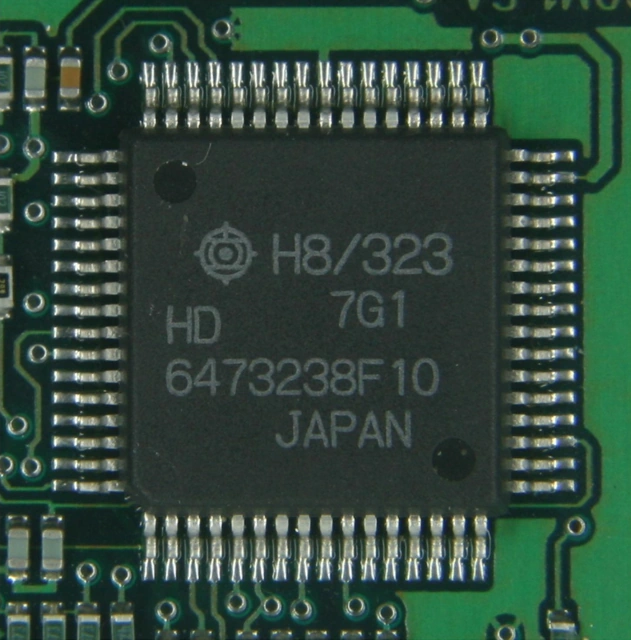

Um circuito integrado — popularmente chamado de chip — consiste em uma pequena pastilha de silício sobre a qual são fabricados, simultaneamente, todos os elementos necessários ao funcionamento de um circuito eletrônico.

Em um único chip podem coexistir:

• transistores;

• resistores;

• capacitores;

• diodos;

• interligações metálicas microscópicas.

Em vez de montar milhares de componentes separados, toda a estrutura passa a ser construída em uma única peça. Essa inovação reduziu drasticamente o tamanho dos equipamentos eletrônicos, aumentou sua confiabilidade e diminuiu significativamente os custos de produção.

Uma revolução industrial

Os primeiros circuitos integrados continham apenas alguns poucos transistores. Ainda assim, representavam uma enorme vantagem sobre os circuitos montados manualmente.

Ao longo das décadas seguintes, a capacidade de integração aumentou rapidamente:

• SSI (Small Scale Integration) — dezenas de transistores;

• MSI (Medium Scale Integration) — centenas de transistores;

• LSI (Large Scale Integration) — milhares de transistores;

• VLSI (Very Large Scale Integration) — centenas de milhares e milhões de transistores;

• ULSI (Ultra Large Scale Integration) — bilhões de transistores.

Cada nova geração permitiu construir computadores mais rápidos, menores, mais baratos e mais confiáveis. Mas ainda existia outra limitação importante. Mesmo utilizando circuitos integrados, um computador continuava sendo formado por diversas placas eletrônicas. O processador ainda precisava ser construído com vários chips diferentes.

A próxima revolução consistiria em colocar toda a unidade central de processamento dentro de um único circuito integrado. Nascia, assim, o microprocessador.

O microprocessador

O computador em um único chip

Em 1971, a Intel lançou o Intel 4004, considerado o primeiro microprocessador comercial da história. Projetado por Federico Faggin, Ted Hoff, Stan Mazor e Masatoshi Shima, o Intel 4004 reunia, em um único circuito integrado, praticamente toda a unidade central de processamento de um computador.

Essa inovação transformou completamente a indústria eletrônica. Até então, construir um computador exigia dezenas ou centenas de circuitos integrados diferentes. Com o microprocessador, tornou-se possível fabricar computadores muito menores, mais baratos e suficientemente compactos para serem utilizados em empresas, escolas e residências.

As características do Intel 4004

Lançado em novembro de 1971, o Intel 4004 possuía:

• aproximadamente 2.300 transistores;

• arquitetura de 4 bits;

• frequência máxima de 740 kHz;

• capacidade de executar cerca de 92 mil instruções por segundo.

Hoje esses números parecem modestos. Entretanto, naquela época representavam um avanço extraordinário. Pela primeira vez, um computador inteiro começava a caber dentro de um único chip.

O nascimento do computador pessoal

O lançamento do Intel 4004, em 1971, demonstrou que um computador inteiro podia ser construído em torno de um único microprocessador. Nos anos seguintes surgiram processadores cada vez mais poderosos, como o Intel 8008, Intel 8080, Motorola 6800, MOS Technology 6502 e Zilog Z80. Esses componentes abriram caminho para o surgimento dos primeiros computadores pessoais, que levaram a computação dos laboratórios e grandes empresas para residências, escolas e pequenos negócios.

O Altair 8800: o pioneiro da computação pessoal

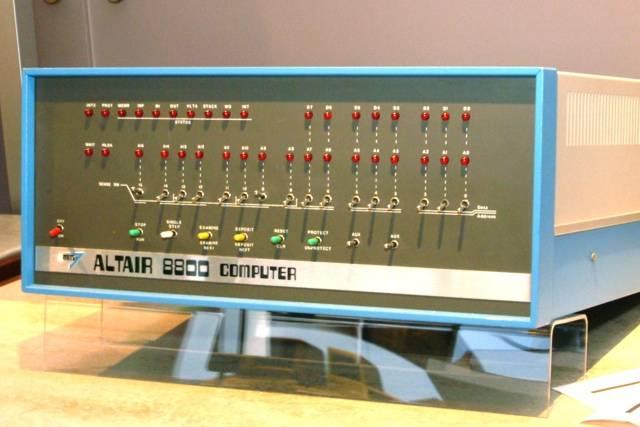

Em janeiro de 1975, a empresa norte-americana MITS (Micro Instrumentation and Telemetry Systems) lançou o Altair 8800, amplamente considerado o primeiro computador pessoal comercialmente bem-sucedido.

Equipado com o microprocessador Intel 8080, operando a 2 MHz, o Altair possuía inicialmente 256 bytes de memória RAM, expansível posteriormente para alguns quilobytes. Diferentemente dos computadores atuais, não possuía teclado nem monitor. A entrada de dados era realizada por meio de chaves localizadas no painel frontal, enquanto os resultados eram exibidos por pequenos LEDs luminosos.

Embora suas limitações fossem enormes, o Altair representou uma ruptura histórica. Pela primeira vez, um computador podia ser adquirido por um indivíduo e utilizado fora de universidades, centros de pesquisa ou instalações militares. Seu lançamento despertou o interesse de milhares de entusiastas e deu origem aos primeiros clubes de computação pessoal.

Foi justamente para o Altair 8800 que dois jovens programadores, Bill Gates e Paul Allen, desenvolveram uma versão da linguagem BASIC. O sucesso desse projeto levou, ainda em 1975, à fundação da Microsoft, empresa que se tornaria uma das protagonistas da revolução da informática.

O Apple II: o computador pessoal chega ao grande público

Se o Altair 8800 iniciou a revolução dos computadores pessoais, o Apple II, lançado em 1977, foi o equipamento que efetivamente levou essa tecnologia ao grande público.

Projetado por Steve Wozniak e comercializado pela Apple Computer, o Apple II utilizava o microprocessador MOS Technology 6502, operando a aproximadamente 1 MHz. Era vendido completamente montado, com teclado integrado, gabinete plástico elegante e possibilidade de conexão direta a um monitor ou aparelho de televisão. Sua memória inicial variava entre 4 KB e 48 KB de RAM, podendo ser expandida posteriormente. O sistema também incorporava gráficos coloridos e som, recursos pouco comuns para computadores pessoais da época.

Outra inovação importante foi a unidade de disquetes Disk II, que tornou o armazenamento de programas muito mais rápido e confiável do que as fitas cassete utilizadas nos primeiros computadores pessoais.

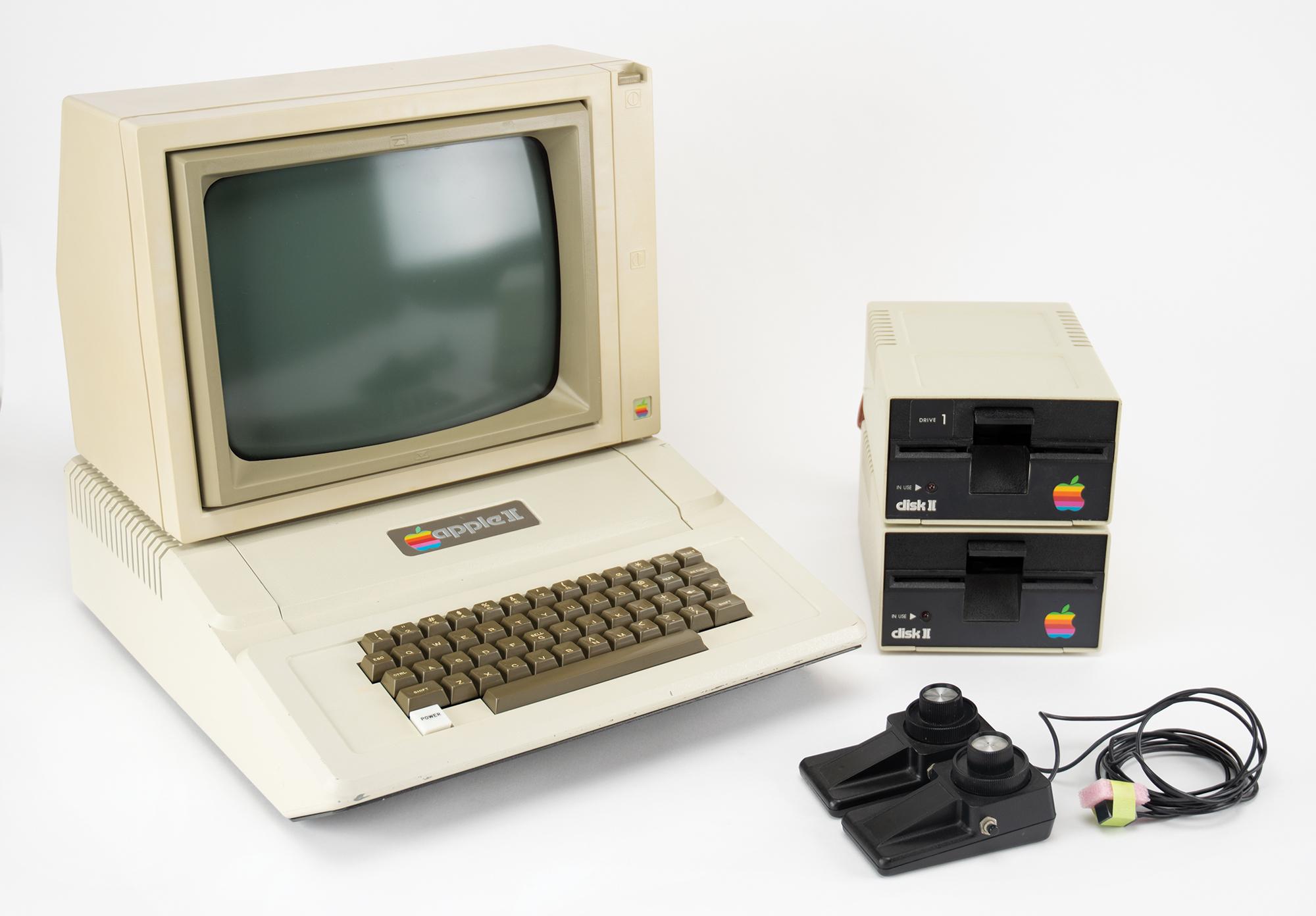

O Apple II transformou a informática doméstica. Tornou-se amplamente utilizado em escolas, pequenas empresas e residências, sendo impulsionado pelo lançamento da planilha eletrônica VisiCalc, considerada por muitos historiadores o primeiro grande killer app da computação pessoal. Pela primeira vez, milhares de empresas adquiriram computadores não por interesse tecnológico, mas porque eles proporcionavam ganhos concretos de produtividade.

A popularização desses computadores marcou uma mudança profunda na história da tecnologia. Pela primeira vez, a computação deixou de ser uma ferramenta restrita a governos, universidades e grandes corporações para tornar-se acessível ao cidadão comum. Nas décadas seguintes, a evolução contínua dos microprocessadores conduziria ao surgimento dos computadores portáteis, da internet comercial e, finalmente, dos smartphones, dispositivos que hoje concentram em poucos centímetros quadrados um poder de processamento inimaginável para os pioneiros da computação eletrônica.

Comparação

À primeira vista, o ENIAC impressionava por suas dimensões monumentais. Pesando cerca de 30 toneladas, ocupava aproximadamente 170 metros quadrados e consumia cerca de 150 quilowatts de energia elétrica — o suficiente para abastecer dezenas de residências. Seu funcionamento dependia de quase 18 mil válvulas eletrônicas, que geravam grande quantidade de calor e exigiam manutenção constante.

O Apple II, lançado apenas 32 anos depois, demonstrava como a miniaturização havia transformado a computação. Pesando aproximadamente 5 quilogramas e ocupando apenas uma pequena mesa de escritório, consumia cerca de 60 watts, menos energia do que uma lâmpada incandescente comum.

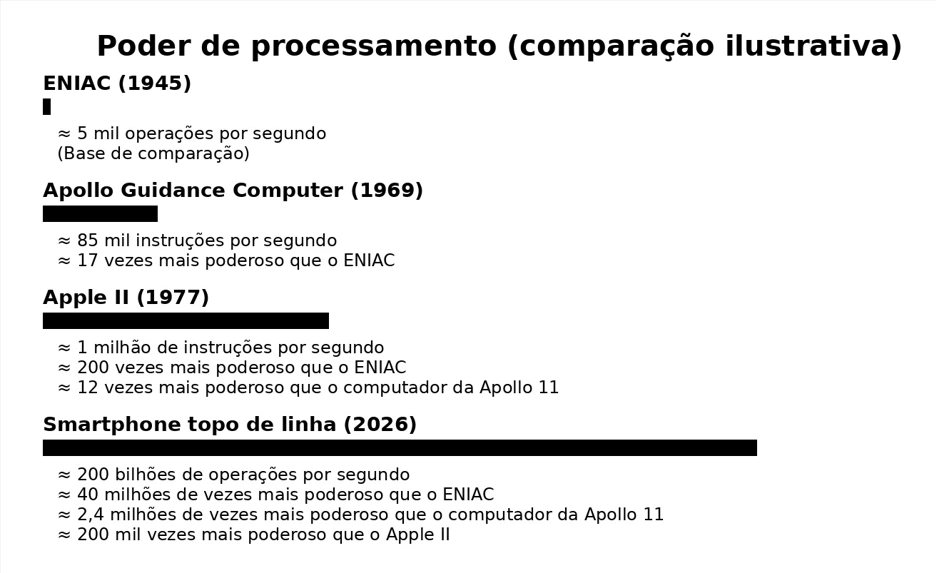

Em termos de desempenho, o avanço também foi extraordinário. O ENIAC realizava aproximadamente 5.000 somas por segundo, enquanto o Apple II, equipado com um microprocessador de 1 MHz, podia executar aproximadamente 500 mil a 1 milhão de instruções por segundo, dependendo da natureza do programa.

Embora uma instrução não corresponda exatamente a uma soma — portanto, a comparação direta não seja rigorosamente equivalente —, é possível afirmar que o Apple II oferecia um desempenho de duas ordens de grandeza superior ao do ENIAC, ao mesmo tempo em que era milhares de vezes menor, milhões de vezes mais eficiente em termos de consumo de energia e infinitamente mais fácil de utilizar.

Talvez a maior diferença, porém, estivesse na acessibilidade. O ENIAC era um equipamento experimental, destinado a cálculos científicos e militares, cuja programação exigia equipes especializadas. O Apple II foi um dos primeiros computadores pessoais comercializados em larga escala, podendo ser adquirido por escolas, pequenas empresas e usuários domésticos. Ele marcou a transição da computação dos laboratórios para a vida cotidiana, abrindo caminho para a revolução do computador pessoal e, décadas mais tarde, para o surgimento do smartphone moderno.

Quadro comparativo

A miniaturização dos chips

Enquanto os computadores pessoais conquistavam empresas e residências, outra revolução acontecia silenciosamente dentro das fábricas de semicondutores. A cada nova geração de fabricação, os transistores tornavam-se menores, mais rápidos e mais eficientes. Como consequência, era possível colocar um número cada vez maior deles em um único chip.

Essa tendência foi observada em 1965 por Gordon Moore, cofundador da Intel. Segundo sua previsão — posteriormente conhecida como Lei de Moore — o número de transistores em um circuito integrado dobraria aproximadamente a cada dois anos, mantendo custos semelhantes. Embora essa lei nunca tenha sido uma lei física, ela descreveu com notável precisão a evolução da indústria durante mais de cinco décadas.

A redução das dimensões

A miniaturização pode ser resumida da seguinte forma:

À medida que essas dimensões diminuíram, aumentaram simultaneamente:

• a velocidade de operação;

• a eficiência energética;

• a capacidade de processamento;

• a quantidade de memória disponível.

Hoje, um transistor moderno possui dimensões próximas de poucas dezenas de átomos. Essa escala é tão reduzida que efeitos da mecânica quântica passaram a representar desafios importantes para os engenheiros.

A miniaturização não apenas aumentou o número de transistores disponíveis, mas também permitiu integrar, em um único chip, componentes que antes ocupavam diversos circuitos separados. Os atuais Systems on a Chip (SoC) — Sistemas em um Chip — reúnem processador, unidade gráfica, aceleradores de inteligência artificial, modem e diversos controladores em um único encapsulamento.

A gravura abaixo ilustra esse conceito de integração, mostrando como diferentes funções que antes exigiam vários circuitos podem coexistir em um único chip moderno.

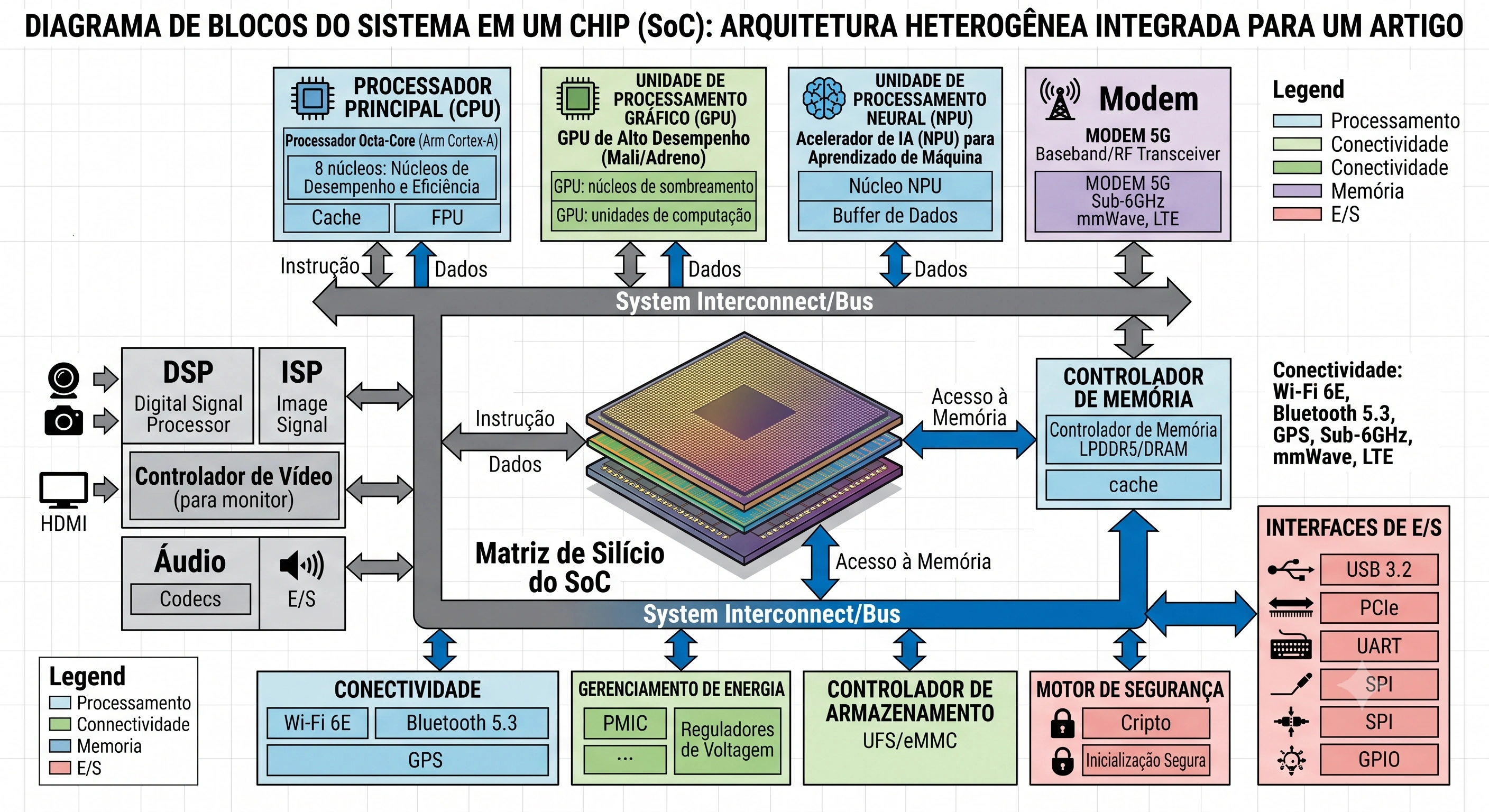

O diagrama exibe uma representação esquemática de um SoC. Os blocos coloridos representam diferentes funções eletrônicas integradas em um único circuito. Em vez de utilizar vários chips distintos, dispositivos modernos concentram processador, gráficos, inteligência artificial, comunicação e controladores em uma única pastilha de silício, reduzindo tamanho, consumo de energia e custo.

A fabricação de um chip moderno

A fabricação de um processador moderno é uma das atividades industriais mais sofisticadas do mundo.

Tudo começa com um cristal extremamente puro de silício, do qual são obtidos discos conhecidos como wafers. Sobre esses wafers são realizadas centenas de etapas de processamento, incluindo deposição de materiais, gravação de padrões microscópicos, dopagem química, polimento e inspeções automatizadas.

A etapa mais impressionante é a litografia por ultravioleta extremo (EUV). Nela, feixes de luz com comprimento de onda de apenas 13,5 nanômetros projetam padrões microscópicos sobre o silício, permitindo desenhar bilhões de transistores com precisão extraordinária.

Cada wafer passa por centenas de operações antes de ser cortado em chips individuais.

O processo completo pode durar vários meses e exige equipamentos que custam centenas de milhões de dólares.

Os chips mais modernos

Os processadores mais avançados atualmente são fabricados utilizando tecnologias de 3 nanômetros. Dependendo da aplicação, um único chip pode conter entre 20 bilhões e mais de 100 bilhões de transistores. Em aceleradores destinados à inteligência artificial, esse número pode ultrapassar 200 bilhões de transistores, distribuídos em encapsulamentos avançados que interligam diversos chips de alto desempenho.

Esses processadores equipam:

• smartphones;

• computadores pessoais;

• servidores;

• supercomputadores;

• veículos autônomos;

• satélites;

• equipamentos médicos;

• sistemas militares;

• plataformas de inteligência artificial.

Sua fabricação exige investimentos superiores a dezenas de bilhões de dólares por fábrica, tornando a indústria dos semicondutores uma das mais intensivas em capital e conhecimento científico do mundo. Essa extraordinária concentração tecnológica explica por que os chips deixaram de ser apenas componentes eletrônicos. Eles passaram a representar um recurso estratégico para a economia mundial e para a segurança nacional das grandes potências.

O futuro dos chips: A era da computação óptica

À medida que a tecnologia de 3 nanômetros se consolida nos chips mais modernos, a indústria de semicondutores se aproxima do que muitos cientistas chamam de "muro do silício". Quando as estruturas dos transistores chegam à escala de poucos átomos, os elétrons começam a sofrer os efeitos do tunelamento quântico — saltando barreiras isolantes e gerando vazamentos de corrente, calor excessivo e desperdício de energia. Para continuar avançando e sustentando o ritmo de evolução exigido pelas novas tecnologias, a humanidade precisa mudar não apenas o tamanho dos componentes, mas a própria física por trás deles. A resposta mais promissora para esse impasse está nos chips ópticos (ou fotônicos).

O que são chips ópticos?

Em vez de utilizar elétrons correndo por trilhas de cobre ou silício, os chips ópticos utilizam fótons (partículas de luz) viajando por guias de onda microscópicos. A substituição da eletricidade pela luz elimina os dois maiores gargalos da computação atual: a resistência elétrica (que gera calor) e a latência no tráfego de dados. Em um chip fotônico, os sinais viajam na velocidade da luz e podem se cruzar sem interferência, permitindo o processamento simultâneo de múltiplos fluxos de informação em frequências massivamente superiores às atuais.

Consequências e impactos da transição para a luz

A maturidade comercial dos chips ópticos promete desencadear uma nova revolução tecnológica, com impactos profundos em diversos setores estratégicos:

• A explosão da Inteligência Artificial: Os modelos de IA atuais exigem data centers gigantescos que consomem tanta energia quanto cidades de médio porte. Chips ópticos podem realizar multiplicações de matrizes complexas de forma quase instantânea e com uma fração do consumo de energia atual, viabilizando o avanço de IAs generativas ainda mais profundas e autônomas.

• Sustentabilidade e Eficiência Energética: Ao eliminar a maior parte da dissipação térmica (calor), os supercomputadores do futuro demandarão muito menos sistemas de refrigeração. Isso reduzirá drasticamente a pegada de carbono da infraestrutura de nuvem global.

• Sistemas Híbridos: Inicialmente, o futuro não pertencerá à substituição total, mas à integração. Os chips ópticos serão combinados com os eletrônicos tradicionais em encapsulamentos avançados (SoC ópticos), onde a luz cuidará do processamento massivo de dados e da comunicação de alta velocidade, enquanto o silício tradicional gerenciará as funções de controle.

Atualmente, os avanços no mercado global sugerem que grandes potências e conglomerados de tecnologia já estão cruzando as fronteiras teóricas desse campo; embora a fabricação comercial massiva e padronizada ainda esteja em consolidação estrutural, nações como a Alemanha (com sua forte infraestrutura em fotônica de precisão, liderada por polos industriais e empresas como a Infineon e Jenoptik) e a China (por meio de laboratórios estatais e centros de inovação) já demonstraram capacidades práticas avançadas para projetar e produzir as primeiras matrizes de circuitos integrados ópticos.

O novo vetor da soberania global

Essa transição da eletricidade para a luz representa o próximo salto lógico na busca incessante pela eficiência, mas também redefine o tabuleiro do poder internacional. Quem dominar as patentes de fotônica integrada, os novos materiais semicondutores e os equipamentos de litografia óptica especializada controlará não apenas os supercomputadores mais rápidos, mas as redes de comunicação e os sistemas de defesa mais avançados do planeta. Assim, a busca pelo controle da luz adiciona uma nova e crítica camada à dinâmica de forças globais. É justamente essa dimensão estratégica que molda o cenário atual, onde os semicondutores deixaram de ser meras peças de engenharia para se tornarem o epicentro da geopolítica contemporânea.

A geopolítica dos semicondutores

Durante grande parte do século XX, a prosperidade econômica e o poder militar das nações estiveram intimamente ligados ao petróleo. O controle sobre campos petrolíferos, refinarias e rotas marítimas influenciou guerras, alianças políticas e a própria configuração da economia mundial.

No século XXI, entretanto, um novo recurso estratégico passou a ocupar posição semelhante: os semicondutores.

Sem chips não é possível fabricar smartphones, computadores, satélites, aeronaves, equipamentos médicos, veículos modernos, redes de telecomunicações, sistemas bancários, centros de dados ou equipamentos militares sofisticados. Mais recentemente, a explosão da inteligência artificial tornou os semicondutores ainda mais estratégicos, pois praticamente todos os grandes modelos de IA dependem de enormes quantidades de processadores especializados.

A corrida pelo domínio dessa tecnologia tornou-se um dos principais temas da geopolítica contemporânea.

Uma cadeia global extremamente complexa

Ao contrário do que ocorre em muitos setores industriais, nenhum país domina sozinho toda a cadeia produtiva dos semicondutores. O desenvolvimento de um chip moderno envolve centenas de empresas espalhadas por diversos continentes.

De forma simplificada, essa cadeia pode ser dividida em cinco grandes etapas:

1. projeto da arquitetura do chip;

2. desenvolvimento dos softwares de engenharia;

3. fabricação dos wafers de silício;

4. produção dos circuitos integrados;

5. encapsulamento, testes e integração aos produtos finais.

Cada etapa exige conhecimentos altamente especializados e investimentos de dezenas de bilhões de dólares. Essa interdependência faz com que qualquer interrupção em um elo da cadeia possa afetar toda a indústria mundial.

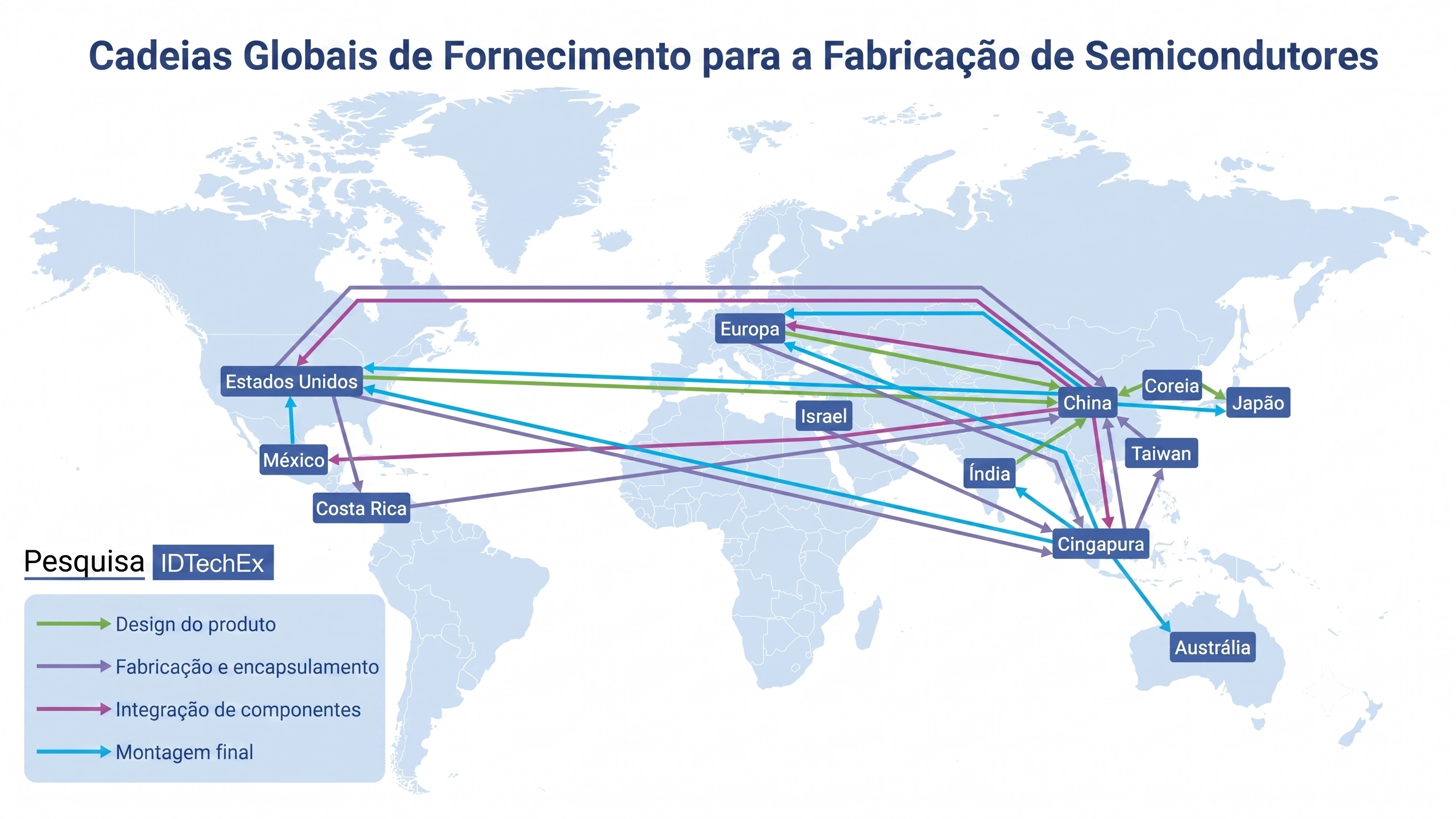

A gravura exibe o mapa da cadeia global dos semicondutores, destacando Estados Unidos, Taiwan, Coreia do Sul, Japão, Holanda e China.

O papel dos Estados Unidos

Os Estados Unidos permanecem na liderança mundial do desenvolvimento tecnológico dos semicondutores.

Empresas norte-americanas dominam áreas fundamentais, como:

• projeto de microprocessadores;

• chips para inteligência artificial;

• softwares de automação de projetos eletrônicos (EDA);

• propriedade intelectual de diversas arquiteturas.

Companhias como Intel, NVIDIA, AMD, Qualcomm, Broadcom, Synopsys e Cadence ocupam posições estratégicas na indústria.

Embora muitas dessas empresas projetem seus chips em território norte-americano, grande parte da fabricação ocorre em outros países, especialmente em Taiwan.

Taiwan: a fábrica de chips do mundo

A ilha de Taiwan ocupa uma posição singular na economia mundial. Sua principal empresa, a TSMC (Taiwan Semiconductor Manufacturing Company), tornou-se a maior fabricante independente de semicondutores do planeta. Atualmente, uma parcela significativa dos chips mais avançados utilizados por empresas como Apple, NVIDIA, AMD, Qualcomm e diversas outras é produzida em suas fábricas.

Essa concentração de capacidade produtiva faz com que Taiwan seja considerada um dos pontos mais sensíveis da geopolítica internacional. Uma eventual interrupção da produção na ilha teria consequências profundas para praticamente todos os setores tecnológicos do planeta.

Coreia do Sul

A Coreia do Sul também ocupa posição de destaque graças às empresas Samsung Electronics e SK Hynix. Além de liderarem a fabricação de memórias, essas companhias investem continuamente na produção de processadores de última geração, competindo diretamente com a TSMC em algumas tecnologias.

Japão

Embora o Japão não concentre atualmente a maior parte da fabricação dos chips mais avançados, continua desempenhando papel indispensável na cadeia produtiva. Empresas japonesas fornecem:

• wafers de silício de altíssima pureza;

• produtos químicos especializados;

• materiais fotossensíveis;

• equipamentos industriais de elevada precisão.

Sem esses insumos, a produção mundial de semicondutores seria seriamente comprometida.

Holanda

Um dos casos mais interessantes é o da Holanda.

A empresa ASML é atualmente a única fabricante mundial dos sofisticados equipamentos de litografia por ultravioleta extremo (EUV). Cada uma dessas máquinas pode custar mais de US$ 300 milhões, pesar centenas de toneladas e conter milhares de componentes fabricados em diversos países. Sem esses equipamentos simplesmente não seria possível produzir chips de 5 ou 3 nanômetros em escala comercial.

China

A China é atualmente o maior mercado consumidor de semicondutores do mundo. Entretanto, apesar dos enormes avanços obtidos nos últimos anos, ainda enfrenta dificuldades para produzir, em larga escala, os chips mais sofisticados por vias tradicionais.

A disputa tecnológica

Nos últimos anos, os Estados Unidos restringiram agressivamente a exportação de softwares de engenharia, processadores de IA e maquinários de ponta para o território chinês. Essas restrições envolvem:

• equipamentos de litografia;

• softwares de engenharia;

• processadores para inteligência artificial;

• determinadas tecnologias de fabricação.

Em resposta, a China intensificou seus investimentos em pesquisa, desenvolvimento e produção doméstica. Nesse esforço, o país passou a buscar atalhos na própria física computacional. Através de sua gigante tecnológica, a Huawei, a China vem liderando uma quebra de paradigma ao registrar patentes e desenvolver protótipos funcionais baseados em arquiteturas de chips ópticos, modulação fotônica e metodologias de empacotamento 3D. Ao focar no tráfego de fótons em vez do estreitamento físico de transistores de silício, a engenharia chinesa se posiciona estrategicamente para saltar as barreiras comerciais impostas por potências estrangeiras.

O objetivo de Pequim é claro: reduzir a dependência tecnológica externa e alcançar a autonomia em um setor considerado vital para o desenvolvimento econômico e militar do país.

Essa competição tecnológica passou a ser considerada uma das principais disputas estratégicas do século XXI.

Muito além dos smartphones

Embora os smartphones sejam os produtos eletrônicos mais visíveis para a população, eles representam apenas uma pequena parcela da importância dos semicondutores.

Hoje, os chips são indispensáveis para:

• inteligência artificial;

• computação em nuvem;

• veículos autônomos;

• satélites;

• sistemas de navegação;

• telecomunicações 5G e 6G;

• equipamentos médicos;

• robótica industrial;

• sistemas financeiros;

• defesa e segurança nacional.

Em outras palavras, a liderança econômica e tecnológica das próximas décadas dependerá, em grande medida, da capacidade de projetar e fabricar semicondutores cada vez mais avançados.

Nesse contexto, a transição para a computação óptica não é apenas uma evolução científica, mas o provável divisor de águas na liderança global. Se a disputa atual pelo silício já redesenha alianças e restrições comerciais, a corrida pelo domínio dos fótons promete criar um abismo tecnológico entre as nações que liderarem a fotônica integrada e aquelas que permanecerem dependentes da eletrônica tradicional. O controle sobre a luz na escala nanométrica definirá, portanto, as superpotências do amanhã.

Como um smartphone pode ser tão pequeno?

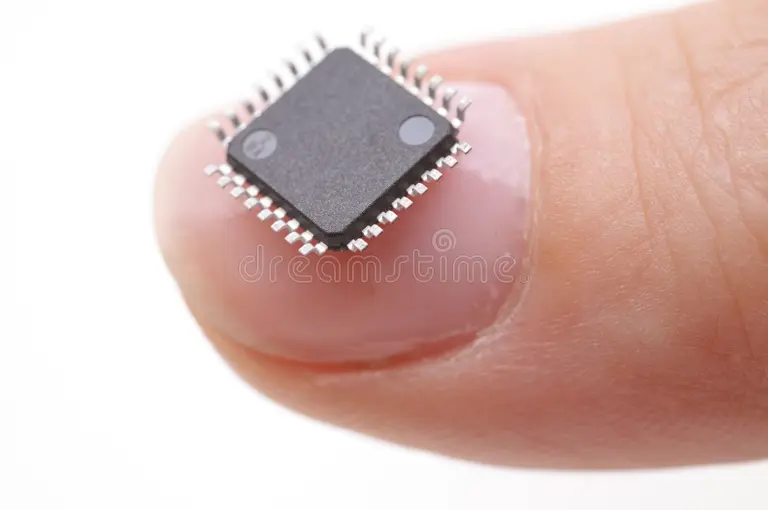

Quando observamos um smartphone moderno, é difícil imaginar que ele possui capacidade de processamento muito superior à de computadores que, há poucas décadas, ocupavam salas inteiras. Essa transformação tornou-se possível graças à extraordinária miniaturização dos circuitos integrados. Enquanto o ENIAC utilizava quase dezoito mil válvulas eletrônicas distribuídas por centenas de painéis, hoje um único chip pode conter dezenas de bilhões de transistores em uma área menor do que um selo postal.

Além disso, os smartphones modernos utilizam o conceito denominado System on a Chip (SoC), já explicado. Em vez de instalar diversos circuitos separados, praticamente todo o computador encontra-se integrado em um único chip.

Nesse pequeno componente coexistem:

• CPU (Unidade Central de Processamento);

• GPU (Processador Gráfico);

• memória cache;

• controlador de memória;

• modem 5G;

• Wi-Fi;

• Bluetooth;

• GPS;

• acelerômetros;

• giroscópios;

• processadores de imagem;

• unidades dedicadas à inteligência artificial (NPUs).

Essa elevada integração reduz drasticamente:

• o tamanho dos aparelhos;

• o consumo de energia;

• a geração de calor;

• o custo de fabricação;

• a complexidade do projeto.

Como consequência, tornou-se possível produzir smartphones extremamente finos, leves e potentes. Na prática, cada smartphone moderno equivale a diversos equipamentos que, há poucas décadas, precisariam ser adquiridos separadamente: telefone, máquina fotográfica, filmadora, aparelho de GPS, rádio, televisão, gravador, calculadora, computador pessoal, console de jogos e navegador da internet.

O poder de processamento de um smartphone moderno

Os smartphones de última geração possuem processadores com diversos núcleos operando em frequências superiores a 3 GHz. Dependendo da tarefa executada, conseguem realizar centenas de bilhões de operações por segundo. Quando utilizam aceleradores especializados em inteligência artificial, seu desempenho pode atingir dezenas de trilhões de operações por segundo (TOPS).

Essa evolução torna-se ainda mais impressionante quando comparada aos computadores históricos.

A evolução do poder de processamento ao longo de oito décadas pode ser visualizada na figura a seguir. Embora os valores sejam aproximados e utilizem métricas diferentes (operações e instruções por segundo), eles ilustram com clareza a extraordinária velocidade com que a computação evoluiu.

Gráfico comparativo do poder de processamento: ENIAC (1945), Apollo Guidance Computer (1969), computador pessoal da década de 1990 e smartphone atual.

As diferenças impressionam. Um smartphone moderno:

• executa dezenas de milhões de vezes mais operações por segundo que o ENIAC;

• possui capacidade computacional milhões de vezes superior à do computador que conduziu a missão Apollo 11 até a Lua;

• consome apenas alguns watts de potência;

• funciona durante horas alimentado por uma pequena bateria recarregável.

Mas o poder de processamento é apenas parte dessa evolução.

Enquanto o ENIAC era exclusivamente uma máquina de cálculo e o computador da Apollo 11 tinha uma única missão — navegar até a Lua e retornar com segurança —, um smartphone moderno reúne em um único dispositivo recursos que seus criadores dificilmente poderiam imaginar.

Além de executar bilhões de cálculos por segundo, ele permite comunicação instantânea com qualquer parte do planeta, navegação por satélite com precisão de poucos metros, fotografia e filmagem em alta resolução, reprodução de áudio e vídeo, acesso a bibliotecas digitais, serviços bancários, videoconferências, compras eletrônicas e aplicações baseadas em inteligência artificial capazes de compreender linguagem natural, traduzir idiomas e reconhecer imagens em tempo real.

Em pouco mais de setenta anos, a computação passou de uma máquina de 30 toneladas para um computador de bolso que pesa cerca de 200 gramas.

Conclusão

A evolução da computação demonstra que os maiores avanços tecnológicos nem sempre resultam da construção de máquinas maiores, mas da capacidade de produzir dispositivos cada vez menores, mais eficientes e mais integrados.

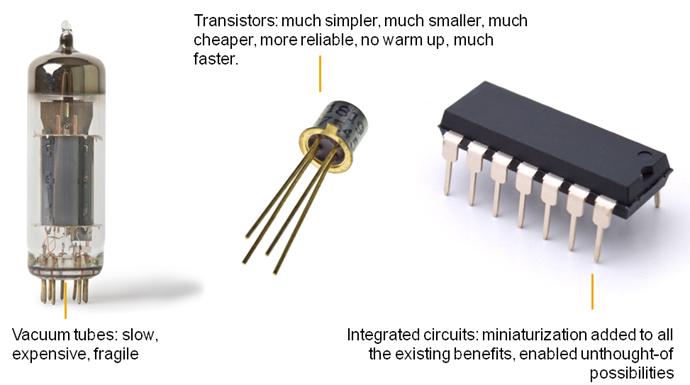

A invenção da válvula eletrônica inaugurou a era da eletrônica moderna. O transistor tornou possível a miniaturização e aumentou enormemente a confiabilidade dos equipamentos. O circuito integrado reuniu milhares — e depois bilhões — de componentes em uma única pastilha de silício. O microprocessador concentrou a unidade central de processamento em um único chip, abrindo caminho para o computador pessoal. Finalmente, a integração de diversos sistemas em um System on a Chip (SoC) permitiu o surgimento do smartphone moderno.

Essa extraordinária trajetória não representa apenas um avanço da engenharia. Ela transformou profundamente a economia, a ciência, a medicina, as comunicações, a indústria, a defesa e praticamente todos os aspectos da vida cotidiana. Os semicondutores tornaram-se um dos recursos estratégicos mais importantes do século XXI, influenciando tanto o desenvolvimento tecnológico quanto o equilíbrio geopolítico entre as grandes potências.

Em pouco mais de um século, a humanidade percorreu um caminho que levou das grandes válvulas aquecidas ao vácuo aos chips contendo dezenas de bilhões de transistores — e que agora já vislumbra a substituição definitiva dos elétrons por fótons nos inovadores e estratégicos chips ópticos. O resultado atual é um computador de bolso capaz de conectar bilhões de pessoas, processar enormes volumes de dados em tempo real e executar algoritmos de inteligência artificial que, até poucas décadas atrás, pertenciam ao domínio da ficção científica.

Essa jornada, da válvula ao smartphone e da eletricidade à luz, constitui uma das maiores realizações científicas, tecnológicas e industriais da história da humanidade.
